Luxury & Precision E7 – Tarjeta de audio PCM1792A

Presentamos la nueva tarjeta Dual PCM1792A para el DAP E7

El E7 incorpora ahora su tercera tarjeta de audio: la PCM1792A, que incluye dos chips DAC PCM1792A en su interior.

Tras los modelos insignia clásicos de AKM y ADI, el PCM1792A se erige como el DAC insignia más renombrado de Texas Instruments, ampliamente considerado como la representación más fiel del estilo de ajuste característico de TI. Juntas, estas tarjetas conforman la completa gama de DAC Delta-Sigma "All-Star" del E7.

Gracias al diseño de tarjetas intercambiables de E7, estos DAC, en su momento icónicos y ahora escasos, renacen, permitiendo a una nueva generación de audiófilos redescubrir su encanto singular y su nostálgica belleza tonal. Esta es la esencia misma de la filosofía de diseño modular de E7: un puente entre la época dorada y el presente.

125dB → 123dB: “De cálido y dulce a aún más dulce”

Como uno de los chips Delta-Sigma clásicos de mayor rendimiento, el PCM1792A puede alcanzar un rango dinámico extremadamente alto, pero solo en convertidores digital-analógico (DAC) de escritorio con rieles de alimentación de ±15 V y una salida de 9 Vrms. Estos niveles de voltaje no son prácticos para dispositivos portátiles: consumen energía excesiva, reducen la duración de la batería y requieren una fuerte atenuación de la señal, lo que conlleva una pérdida de detalle.

Tras equilibrar el consumo de energía y el rendimiento, el primer prototipo utilizó una alimentación de ±5,8 V para la etapa I/V, con una salida de 5,2Vrms, logrando un rango dinámico de 125dB.

En las demostraciones públicas, la mayoría de los oyentes elogiaron su dulzura, mientras que algunos esperaban "un poco más". Luego realizamos un ajuste exhaustivo, incluso verificando si la tarjeta podía cumplir con las especificaciones oficiales del PCM1792A con ±15V, y finalmente confirmamos que valores más altos no necesariamente significan una mejor experiencia musical.

De este modo, la versión de producción final adopta una fuente de alimentación asimétrica para las etapas de I/V y de amplificador operacional, logrando un rango dinámico de 123dB y una salida de 4,7Vrms, lo que proporciona un sonido más rico, suave e irresistiblemente dulce.

Especificaciones

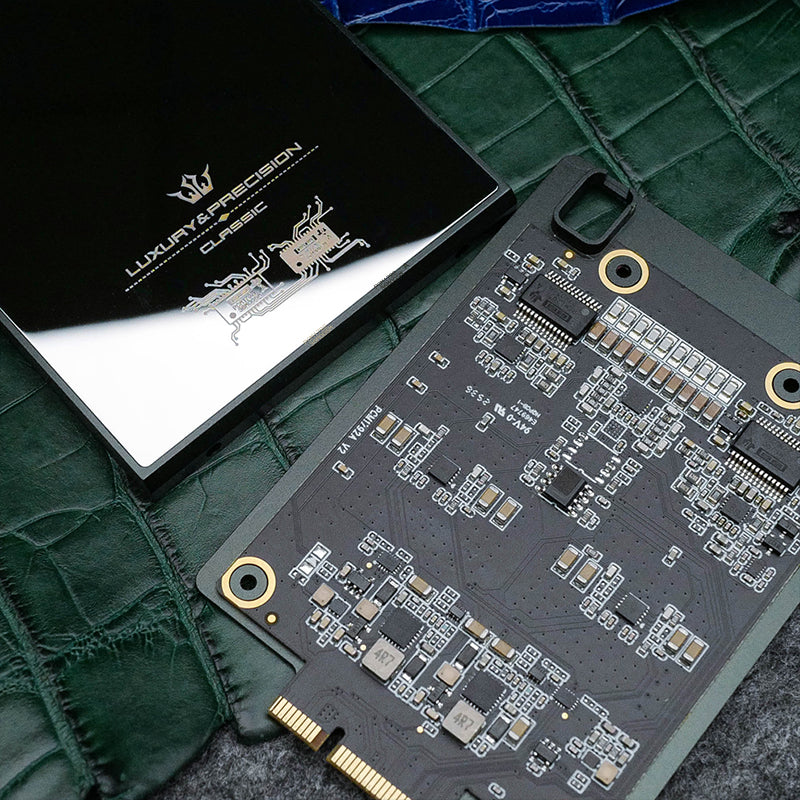

DAC chips: 2× Texas Instruments PCM1792A (configuración dual, canal L/R independiente)
Arquitectura: Delta-Sigma, etapa I/V con alimentación asimétrica (AsymPower Control)
Rango dinámico: 123dB
Voltaje de salida: 4,7Vrms
Formatos soportados: PCM hasta 192kHz / 24bit - DSD256
Salida single-ended: Totalmente activa - usa todos los canales de ambos DAC (IV, LPF, control de volumen y buffer a plena capacidad)

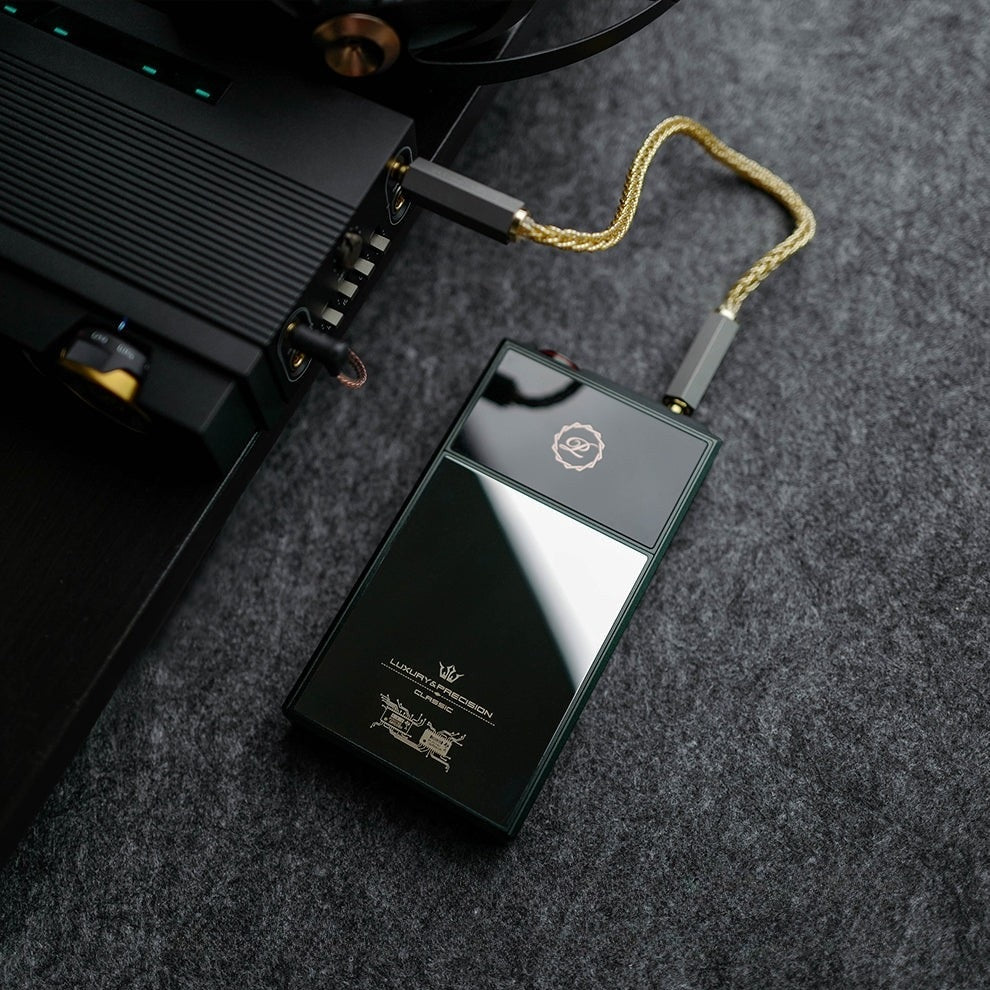

Salida de línea: Circuito LO dedicado optimizado para el EA4 (hereda la tecnología del P6Pro 10th Limited)
Alimentación I/V: Asimétrica (no simétrica), ajustada para priorizar la musicalidad sobre el valor pico medido

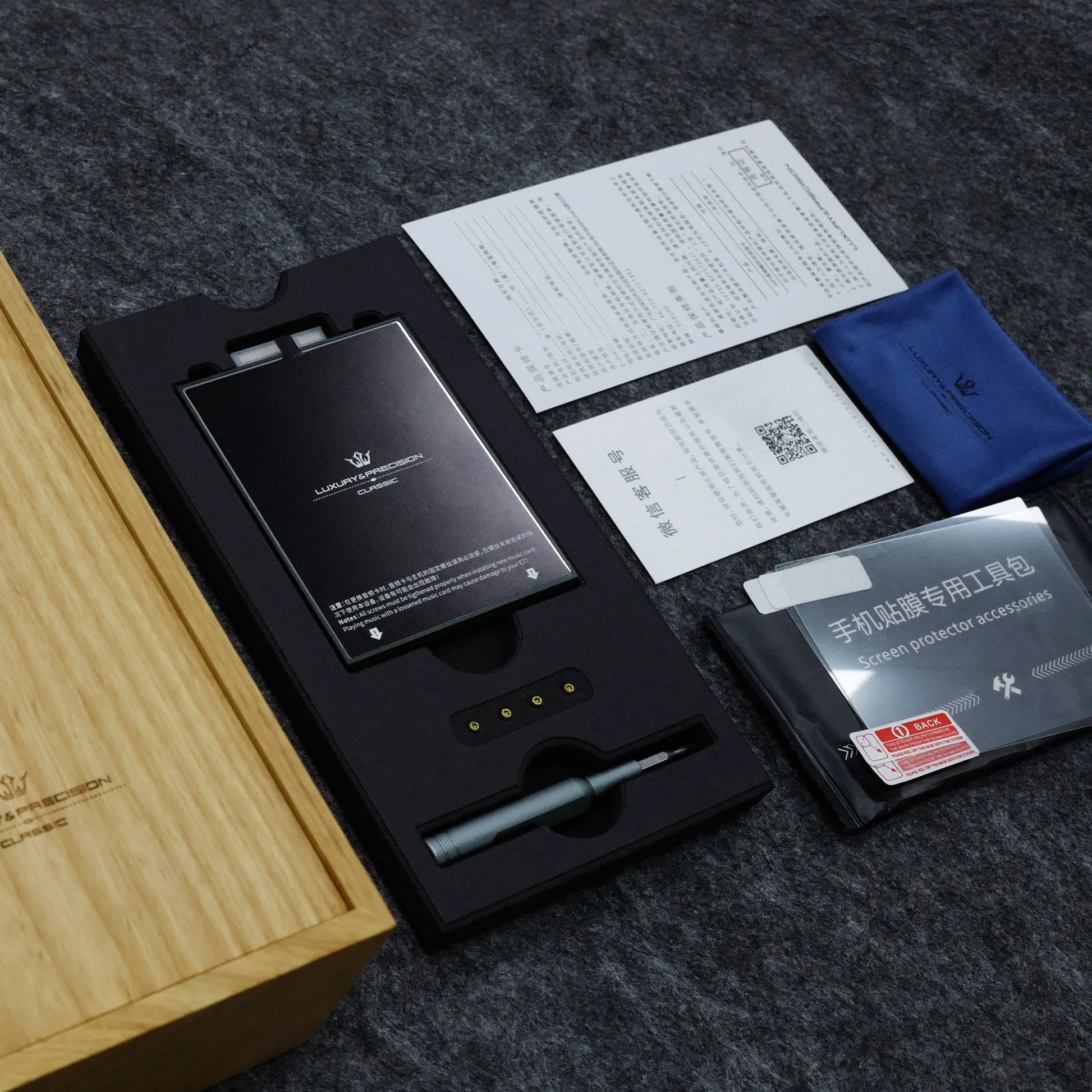

Incluye en la caja

1× Tarjeta DAC & Amplificadora Dual PCM1792A
1x Cubierta protectora de contactos dorados
4× Tornillos de cobre
1× Destornillador
1× Paño anti pelusa
1× Tarjeta de garantía
1× Tarjeta de servicio al cliente
2× Lámina protectora de pantalla
1× Kit de aplicación de lámina
1× Caja de madera
